AP200 温湿廓线观测系统

作者: 天诺基业时间:2019.07.02





系统概述

AP200 温湿廓线观测系统(CO2 & H2O Profiler Observation System)是一套完整的、测量垂直剖面上CO2和H2O含量的一体化测量系统,测量从地表到冠层观测高度的CO2和H2O的传输和交换规律,并测量CO2和H2O在森林中空间上的时序分布。在通量观测中是测量碳储的主要手段,通常与涡度相关系统结合使用,以更全面地反映地表气体交换。

美国CSI公司出品的AP200 集合了近二十年设计、构建和测试客户样品系统中微量气体浓度的经验,主要用于测量大气中CO2H2O含量的廓线。该系统可以测量多层(常规8层)的CO2H2O的浓度,考虑到垂直测量的需要,通常AP200需要安装在通量塔上。

AP200包含一个预先编程的CR1000测量系统,通过数据采集器控制测量,自动标定零点及Span点,并且能自动控制分析仪内的温度和压力。



系统组成

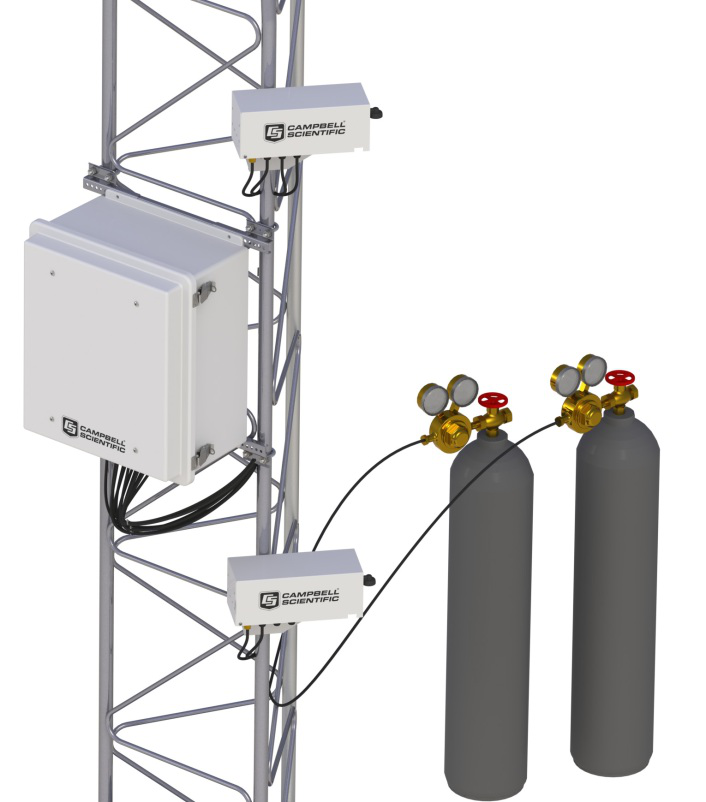

       一套完整的AP200含有一个绝缘机箱(16*18英寸),内置数据采集器CR1000、7Ahr电池、LI-840 CO2/H2O 气体分析仪(选件)、微型面板、抽气管路进气口和标定气体接口。机箱底部具有Swagelock气体阀门接口,连接在-30°C环境下使用的加热器。整套系统可根据需要设置4层、6层、8层或更多。



可选组件

LI-840 CO2/H2O 气体分析仪

NL115含以太网接口的存储模块(可选)

CFM100可使用存储卡的存储模块(可选)

放置于机箱内部的CR1000KD可操作键盘(可选)

机箱安装附件(可选)



常用附件

15702进气管路(根据需要选择长度)

9922 20AWG(线径为0.8mm)电源线(根据需要选择长度)

内存为1G的存储卡(可选)

107温度探头及相应防辐射罩(可选)



其他附件

UT10,UT20,UT30-3米,6米,9米的固定式安装塔(可选)

CM110,CM115,CM120-3米,4.5米,6米的不锈刚三脚架(可选)

CM106-2到3米的镀锌三脚架(可选)



供电:

供电:10-16Vdc

功耗:最大:45W,平均:13W



抽气泵:

抽气速率:最大9L/M

压力传感器范围:15到115Kpa



系统特点

完整的集成式测量系统

系统能耗仅13W(在平均温度为25℃,12VDC情况下)

系统采用CSI的CR1000测量及控制采集器

自动完成CO2零点及Span值的标定

自动控制分析仪内的温度和压力

内置预先编好程序的数据采集器
