产品概述

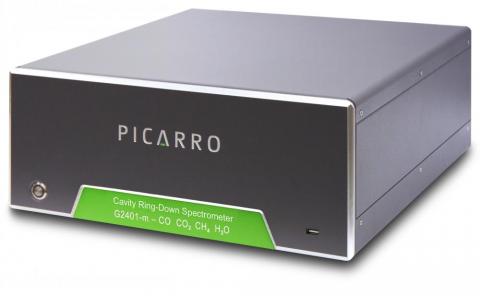

Picarro G2401-m 气体浓度分析仪可同步测量一氧化碳 (CO)、二氧化碳 (CO2)、甲烷 (CH4) 和水汽 (H2O) ,灵敏度为十亿分率 (ppb),针对大气科学、空气质量和量化排放应用所产生的漂移可忽略不计。飞行优化设计元件最大限度地减少了航空器振动、俯仰、横滚及快速变化的环境条件所产生的影响。因此,这款分析仪可在航空器上运行,实现城市测绘或垂直剖面分析。
产品特点
同步连续测量四种大气痕量气体
十亿分率 (ppb) 灵敏度、精度和准确度,具有极低的漂移
稳健设计确保飞行期间的性能
具有水校正功能,自动报告干气摩尔分数
主要技术参数
Picarro G2401-m 分析仪规格 |
CO2 规格 |
CH4 规格 |
CO 规格 |
H2O 规格 |
|
原始精度(1-σ,300 秒内,20 Hz 振 动,1 g):在以下范围和运行条件确保精度 |
≤ 200 ppb |
≤ 2 ppb |
≤ 30 ppb |
≤ 150 ppm |
|
标准温压时的漂移(24 小时内) (50 分钟均值的最值差:在以下范围和运行条件确保漂移) |
≤ 200 ppb |
≤ 1.5 ppb |
≤ 15 ppb |
≤ 100 ppm + 5% 读数 |
|
温度不断变化时的漂移(3 小时内的 30 秒平均值的最值差;在以下运行条件时温度变化率为每小时 15 ℃) |
≤ 7.5 ppbv / ℃ |
≤ 0.05 ppbv / ℃ |
≤ 1.5 ppb / ℃ |
不适用 |
|
压强不断变化时的漂移 (30 秒平均值的最值差;在以下运行条件时压强变化率为每秒小于 1.4 托) |
≤ 700 ppb |
≤ 7.5 ppb |
≤ 50 ppb |
不适用 |
|
工作范围 |
0–1000 ppm |
0–20 ppm |
0–5 ppm |
0–7 %v H2O / 39 ℃ 露点(无冷凝) |
|
确保规格范围 |
300–500 ppm |
1 ppm–3 ppm |
0–1 ppm |
0–3 %v H2O |
|
测量间隔 |
≤ 3.5 秒 |
≤ 3.5 秒 |
≤ 3.5 秒 |
25 ℃ 露点(无冷凝) |
|
上升时间/下降时间 ( 10–90% / 90–10% ) |
≤ 3 秒 |
≤ 3 秒 |
≤ 3 秒 |
不适用 |
|
Picarro G2401-m 分析仪规格 |
|
||||
测量技术 |
光腔衰荡光谱 ( CRDS ) 技术 |
||||
测量池温度控制 |
±0.005 ℃ |
||||
测量池压强控制 |
±0.0002 大气压 |
||||
样品温度 |
-10 ℃ 至 45 ℃ |
||||
样品流量 |
超过 250–1000 托时小于 0.6 标准升每分钟 ( slm ),无需过滤 |
||||
样品压强 |
250 至 1000 托(40 至 133 千帕) |
||||
样品湿度 |
相对湿度 ( RH ) 小于 99%,在 40 ℃ 时无冷凝条件下 |
||||
环境温度 |
运行温度为 10 ℃ 至 35 ℃(贮存温度为 -10 至 50 ℃) |
||||
环境温度的最大变化率 |
每小时 15 ℃ |
||||
环境湿度 |
相对湿度 ( RH ) 小于 99%,无冷凝条件下 |
||||
最大高度 |
250 托时的高度 |
||||
高度的最大变化率 |
每分钟 1000 米 |
||||
附件(随附) |
泵(外置)、键盘、鼠标、LCD 监视器(选配) |
||||
输出 |
RS-232、以太网、USB、模拟(选配)0–10 伏 |
||||
进气口接头 |
¼ 英寸 Swagelok ® |
||||
外形尺寸 |
分析仪:17.6 英寸长 x 7 英寸高 x 17 英寸宽(44.6 x 17.8 x 43.2 厘米),不包括 0.5 英寸支脚外置泵:12.8 英寸长 x 8.9 英寸高 x 6.2 英寸宽(32.4 x 22.6 x 15.8 厘米) |
||||
重量 |
70 磅(31.75 千克),包括泵 |
||||
电源要求 |
100–240 伏交流电,47–63 Hz(自动侦测)。启动时(总计)小于 260 瓦:110 瓦(分析仪),稳态时为 120 瓦(泵) |
||||
稳态功率损耗 |
< 370 瓦 |
