植物冠层归一化指数(NDVI)传感器

作者: 天诺基业时间:2022.11.02

产品概述

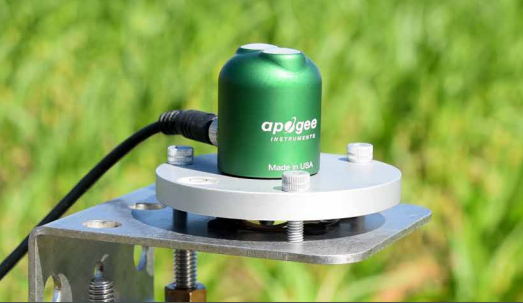

Apogee双波辐射计结合了两个测量特定波长范围的光电探测器。其设计用于连续测量反射率,以计算植物冠层的归一化植被指数(NDVI)。

主要特征

SDI-12标准数字输出,可根据要求提供模拟输出选项。半球形扩散器可促进自我清洁,可以最大限度地减少灰尘和碎屑造成的误差。

产品特点

NDVI(S2-411/S2-111,S2-412/S2-112)

Red探测器=650nm,半高宽*为10nm

NIR探测器=810nm,半高宽为10nm

*半高宽,又称为半峰宽,指的是吸收谱带高度最大处高度为一半时谱带的全宽,也即峰值高度一半时的透射峰宽度。常用来表示能量分辨率。

 公式

式中ρ=反射率(%)

为获得最佳效果,建议向上传感器与向下传感器配对使用。

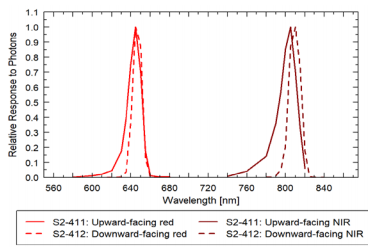

NDVI光谱响应

NDVI光谱响应

上图:NDVI传感器的光谱范围为650nm,半高宽最大值为10nm(Red),光谱范围为810nm,半高宽最大值为10nm(NIR)。在左边的图表中可以看到光谱响应。

NDVI提供了一种测量冠层叶绿素含量和叶面积的方法,通常用于监测作物春季的变绿和秋季的衰老。

NDVI提供了一种测量冠层叶绿素含量和叶面积的方法,通常用于监测作物春季的变绿和秋季的衰老。

规格

模拟输出

数字输出



S2-111-SS(向上)

S2-112-SS(向下)

S2-411-SS(向上)

S2-412-SS(向下)

供电

自供电

5.5-24V DC

输出(灵敏度)

5mVWm² (Red)6.67mVWm² (NIR)

10 mVWm² (Red)6.67mVWm² (NIR)

校准系数

0.2Wm² (Red)0.15Wm² (NIR)

0.1Wm² (Red)0.15Wm² (NIR)

每个传感器定制并存储在固件

校准不确定度

±5%

输出范围

18.5 mV (Red)26 mV (NIR)

20 mV (Red)20 mV (NIR)

SDI-12

波长范围

Green探测器=532nm,半高宽为10nm;Yellow探测器=570nm,半高宽为10nm

测量范围

2×全日光强

测量重复性

1%

长期漂移

每年<2%

响应时间

1ms

0.6s

视场角

180°

40°

180°

40°

余弦响应

45º时为±2%;75º天顶角时±5%

温度响应

0.1%/

外壳

阳极氧化铝外壳,带有丙烯酸纤维扩散器

防护等级

IP68

操作环境

-40~70℃;0-100%相对湿度

尺寸

φ30.5mm*36.6mm

φ23.5mm*40mm

φ30.5mm*36.6mm

φ23.5mm*40mm

重量

51g

110g(带5m线缆)

51g

110g(带5m线缆)

质保

由材料和工艺缺陷导致的问题,保修期为4年
