FDR土壤水分廓线

作者: 天诺基业时间:2020.12.04

土壤水分测量方法



目前,世界上测量土壤含水量的方法主要有烘干法、电阻法、中子散射法、介电特性法等,接下来对这几种方法作进一步介绍。

烘干法(失重法)
烘干法是测量土壤水分的是更加普遍的方法,也是标准方法,它用来测定土壤质量含水量。通常将从野外取来的原状土柱中称出已知重量的潮湿土壤样品,放在温度105℃的烘箱中烘干后再称重。加热而失去的水分代表潮湿样品中的土壤水分。

电阻法
电阻法是利用某些多孔性物质如石膏、尼龙、玻璃纤维等的电阻和它们的含水量有关系这一事实而采用的一种方法。当这些嵌有电极的块状组件放置在潮湿的土壤中时,它们吸收土壤水分一直达到平衡状态。块状组件的电阻由它们的含水量决定的,并依次由附近土壤水分张力或的吸力所决定。电阻读数和土壤水分百分数之间的关系可以用标定方法来确定。




中子散射法
     中子散射法是测定野外土壤水分的精巧方法。中子水分计是基于这一原则,即氢在急剧减低快中子的速度并把它们散射开的能力方面是比较精巧的。中子水分计虽然昂贵,但是它具有多方面的优点,并且能相当准确地测定矿质土壤中作为化合氢的主要来源的水的含量。这一方法对于有机质土壤有明显的限制,因为有机质中许多化合氢是以水以外的其他形式存在。




TDR法
     TDR法是20世纪80年代初发展起来的一种测定方法它首先发现可用于土壤容积含水量的测定,继而又发现其可用于土壤含盐量的测定。
     TDR,中文译为时域反射仪。TDR法在国外已较普遍使用,在国内也有些研究机构开始引进和开发TDR。
     TDR系统类似一个短波雷达系统,可以直接、快速、方便、实地监测土壤水盐状况,与其它测定方法相比,TDR具有较强的独立性,测定结果几乎与土壤类型、密度、温度等无关。将TDR技术应用于结冰条件下土壤水分状况的测定,可得到满意的结果,而其它测定方法则是比较困难的。TDR另一个特点是可同时监测土壤水盐含量,在同一地点同时测定,测定结果具有一致性。而二者测定是完全独立的,互不影响。

FDR法



FDR,中文译为频域反射仪,频域反射是利用电磁脉冲原理、根据电磁波在介质中传播频率测定土壤的的介电常数从而得到土壤含水率。FDR具有简便安全、快速准确、定点连续、自动化、宽量程、少标定等优点,是一种值得推荐的土壤测量方法。







概述



土壤水分是土壤的重要组成部分,对作物的生长、节水灌溉等有着非常重要的作用。通过设置多点进行土壤水 分测定,可以系统掌握土壤的水分的分布状况。
北京天诺基业科技有限公司安装在河北省农林科学院旱作农业研究所的 EnviroScan系统,该系统共计监测4层土壤水分含量,分别为10CM、30CM、50CM、70CM,对站点土壤样地实时监测,为差异化的节水灌溉提供科学的依据,同时精确的供水也有利于提高作物的产量和品质。
该系统采用 FDR 测量原理测定不同土层的水分盐分含 量,传感器数量(即测量深度)可根据用户的需要进行配置, 传感器间距为 10 厘米或 10 厘米的倍数。通过数据分析软件,可读取不同深度的土壤水分曲线图、确定作物根系范围,并可根据作物不同生长阶段指导灌溉。



系统介绍



此系统采用 Campbell 公司的数据采集器对 EnviroScan 探头进行控制,EnviroScan 探头的通讯方式为 SDI-12。因此野外连续测量时无需工作人员看护。用户可根据需求增加观测点。



系统特点

  • 提高利润——有效灌溉,提高农作物的产量和品质
  • 省水省肥——优化水、肥料和能源的使用
  • 减少浪费——将水和肥料集中在根部,避免渗滤损失
  • 使用灵活——可建立个性化农场管理系统
  • 可靠性与准确性——该技术已应用于世界上 100 多种农作物的种植
  • 安装简易——易操作且不破坏土壤结构,保护了农作物的土壤墒情
  • 测量深度——可安装在不同深度,测量土壤水分含量
  • 可选性多——安装层次可以根据客户要求选择

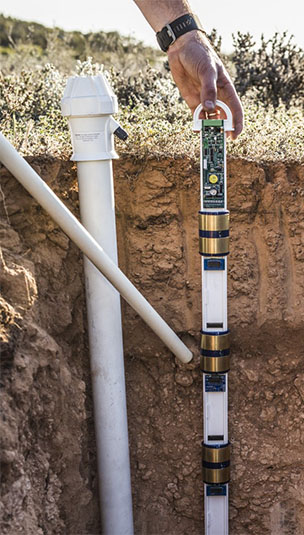

EnviroScan廓线式土壤水分传感器介绍


EnviroScan土壤水分廓线系统采用 FDR 测量原理测定不同土层 的水分含量,传感器数量(即测量深度)可根据用户的需要进行配 置,传感器间距为 10cm 或 10cm 的倍数,用户只需确定测量深度即 可。通过数据分析软件,可确定作物根系范围,并可根据作物不同生长阶段指导灌溉。通过数据分析软件,还可了解到作物的田间持水量、水分胁迫点、每日蒸腾动态,还可监测土壤冰冻情况等。
     EnviroScan 易于安装,通常采用标准土壤取样器和 Sentek 专 用工具安装,不破坏土壤结构,适用于多种土壤类型。EnviroScan 可以与许多软件一起使用,所测数据能在其他软件程序上显示出来,或者在 Sentek 的灌溉定时软件上显示出来。



数据图






现场照片
