International Met Systems iMet探空系统

作者: 天诺基业时间:2016.06.27

International Met Systems公司的iMet探空系统由接收器/天线和轻便的无线电探空仪组成。我们采用iMet-1探空仪,接收天线可以有多种选择。系统具较高的灵活性,移动方便,也可固定安装。简便和无可拆除部件,并具有较高可靠性。



探空仪

InterMet公司有iMet-1和iMet-2两种探空仪,可采用两种专用工作频段,403 MHz

和1680MHz(气象行业频段)。403MHz的系统使用了相对简便的全向天线,与带

GPS接收器的探空仪配合使用。

特点

有四种型号供选择:

1680MHz RDF

1680MHz GPS

403 MHz GPS

403MHz Ozone

集成先进的气象传感器,以测量高空气象参数

操作简便,放飞前无需重新校准

结构紧凑、轻便

12通道C/A编码GPS

接收器

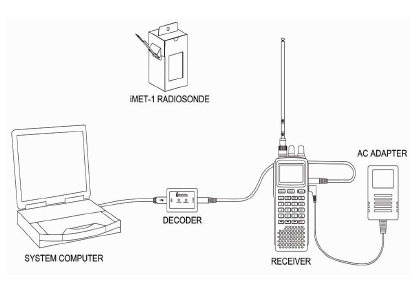

iMet-3150便携式超高频接收器, 可实现40km的垂直/水平探测范围。它

包括一个内置全方位超高频天线(天线射程可选择),结合iMet-1 探空仪

探测高空气象数据,操作系统采用了基于Microsoft Windows系统或网络

的iMetOS气象操作系统。

特点

体积小巧,使用方便、高性价比

边界层和低空研究应用的理想选择

垂直/水平探测范围可达40km

可连接笔记本电脑或掌上电脑

可选配天线,以获得更大的测量范围

对于科研应用,iMetOS-R软件可开放源代码

与iMet-1探空仪兼容

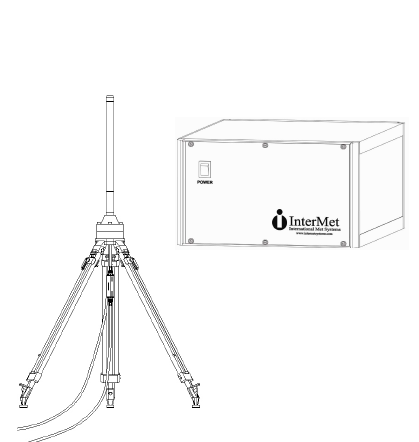

iMet-3200高性能GPS高空探测接收器,一流的气象探测性能,采用403MHz 频率。

特点

新型气象探测技术

全天侯应用

数字式设计

WMO、STANAG、NWS报告格式

与iMet-2探空仪兼容

其他可选接收器

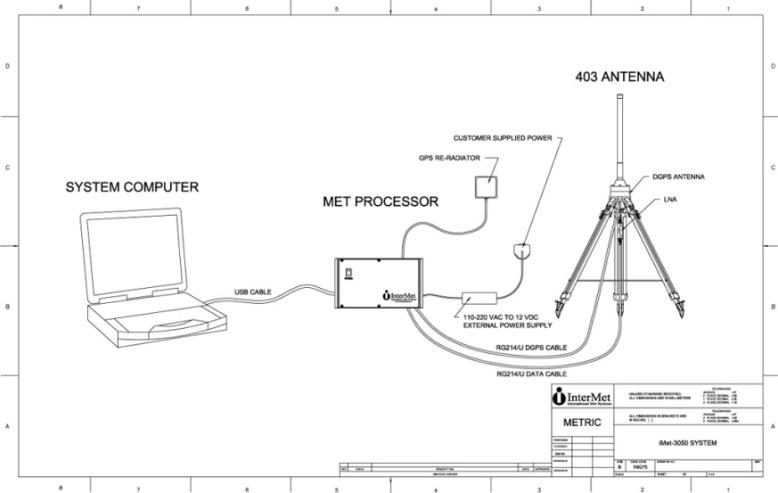

iMet-3050:野外研究用全量程探空接收系统,与iMet-1探空仪兼容

iMet-3000:野外观测/气象应用UHF接收器,与iMet-1探空仪兼容

主要技术参数

探空仪参数

iMet-1

iMet-2

系统总览

工作原理

GPS或RDF

GPS

工作频率

1680MHz或403MHz

1680MHz或403MHz

工作范围

水平 250km,海拔高 42km

水平 250km,海拔高 35km

采样频率

1Hz

1Hz

工作时间

>2小时

>2小时

供电

碱性干电池

碱性干电池

重量

260g

230g

发射器

调谐范围

1668.4~1700MHz;400.15~406MHz

400-406 MHz

输出功率

300mW;

300mW

发射

2400波特,FM

FM FSK

带宽

120kHz(1680MHz);20kHz(403MHz)

15kHz

GPS接收机

类型

C/A编码,12通道

C/A编码,12通道

跟踪

连续跟踪; 更新率为1Hz

连续跟踪; 更新率为1Hz

接收时间

50s(冷启动)

50s(冷启动)

定位精度

10m

10m

风速精度

1.0m/s

1.0m/s

高度精度

15m

10m

气象传感器

压力传感器(选配)

类型

压阻式

压阻式

量程

2~1070hPa

2~1070hPa

精度

0.5hPa

0.5hPa

分辨率

0.01hPa

0.01hPa

反应时间

1.0s

1.0s

温度传感器

类型

珠形热敏电阻

珠形热敏电阻

量程

-95~50℃

-95~50℃

精度

0.2℃

0.2℃

分辨率

0.01℃

0.01℃

反应时间

2s(1000Pa时)

2s(1000Pa时)

湿度传感器

类型

电容式薄膜

电容式薄膜

量程

0~100%RH

0~100%RH

精度

5%RH

5%RH

分辨率

<0.1%RH

<0.1%RH

响应时间

2s(25℃时);60s(-35℃时)

2s(25℃时);60s(-35℃时)

接收器参数

型号

iMet-3150手持式接收器

iMet-3050

iMet-3200

总体参数

工作原理

自动GPS

自动GPS,可选DGPS

自动GPS

频率

400.15~406MHz

400.15~406MHz

400.15~406MHz

工作方式

便携式

移动或固定安装

固定安装

工作环境

全天候

全天候

全天候

系统架构

数字式

数字式

数字式

运行参数

电源

6.0VDC(包括AC适配器)

100-240 VAC, 50/60Hz

100-240 VAC, 50/60Hz

电池供电

可充电电池或AA碱性电池

NA

NA

外部温度

-10~+60℃

-40~+55℃

-40~+55℃

电磁干扰

FCC等级B

-

-

接收器/调制解调器

<2.0kg(包含野外箱)

7kg+7kg (天线+接收器)

4kg (天线)

支架

NA

1.5m (全长)

1.3m (全长)

高空探测性能

最大倾斜范围

30km(依天气条件而定)

200km(依天气条件而定)

250km(依天气条件而定)

最大高度范围

10km(依天气条件而定)

35km(依天气条件而定)

35km(依天气条件而定)

天线选项

可达200km

-

-

数据格式

符合WMO,NWS标准

WMO、STANAG、NWS

WMO、STANAG、NWS

403 MHz天线/低噪声放大器

天线类型

中馈式正交振子天线

中馈式正交振子天线

四分螺旋天线

极化

垂直

垂直

垂直,圆顶

输出阻抗

50Ω

50Ω

-

增益

1dB

1dB

-

LNA(低噪音放大器)

26dB

26dB

-

403MHz接收机

类型

三重变频,超外差式

超外差式

超外差式

频率控制

合成式频率自动控制

合成式频率

合成式频率自动控制

带宽

可变

30kHz

15kHz

调频

FM,WFM

FM

FM FSL

灵敏度

0.56μV

-108 dBm

-118 dBm

系统的计算机选项

处理器

Intel

Celeron以上

Celeron以上

类型

上网本或笔记本电脑

上网本或笔记本电脑

上网本或笔记本电脑

操作系统:

Windows 2000或以上

Windows 2000或以上

Windows 2000或以上

安装方式

底座

NA

自由放置



天线安装

NA

三角架或屋顶安装

塔式安装或屋顶安装

携带箱

NA

可容三角架、处理器和电缆
