MTP-5温度廓线仪

作者: 天诺基业时间:2016.06.27



        MTP-5温度廓线仪是采用遥感测量技术对从地面到600/1000m(H/HE)高度的空气温度进行测量。这种地基系统通常用于大气污染监测、大气稳定度和气候学研究。MTP-5是一种完全被动微波辐射仪,这种技术有许多优点,主要是测量范围增加,可以覆盖雾、雪和雨,无辐射,结构紧凑,性能稳定,运行过程中自动校准,维护成本低。

       MTP-5上应用的确定温度廓线的技术是基于氧分子吸收中心波段,在5mm波长左右的大气热辐射的测量。该技术也可称为微波遥感。测量所涉及的大气的最低600m或1000m 高度,通常叫做行星边界层(PBL)。大气是一个非常弱的辐射源,因此测量需要非常灵敏的接受器。一个独特的辐射仪和特殊设计的天线,形成了接收器,这一接收器是MTP-5的核心。在接收器测量的中心频率辐射层的有效厚度约为300-400m。在不同高度角的被测温度明晰(0°~90°)通过计算可以追溯PABL 的温度廓线。

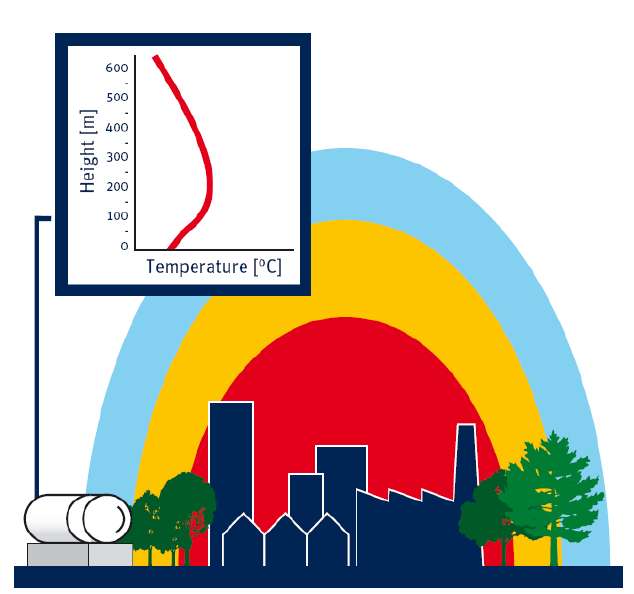

      对温度廓线的确定是基于同一方位上不同天顶角的热辐射测量。用一个大气温度传感器作参照。全功能软件完成仪器控制和数据收集、存储、显示和数据的质量保证。输出的图形反映了一个典型的逆温层的形成过程。

      MTP-5反应迅速,可以对大气逆温的发展和转变在时间段上进行监测。MTP5可快速简便的安装也易于运到不同的地点。一个主要的应用是监测空气污染。它提供了一种简单、快速和经济的预测、发布公众信息时的手段。也可在事故性或突发性的气体排放时,协助预测气体的扩散。一般情况下,2至3台MTP5即可组成一个小型观测网络。其中一个置于城市的中心,其余的则放置在大气状态开始变化的地区。MTP5的数据有利于制定工厂污染物排放的时间表和预测事故性或非预定性的气体排放。

     MTP-5包括温度廓线仪主机、常规温度传感器、PC电脑、MTP-5软件、供电单元。

特点

基于微波技术的温度廓线仪

全天候工作、性能可靠、快速响应

空气污染和气候学研究的理想仪器

具有自标定功能

受环境影响小

运行成本低

被动测量

应用领域

污染空气监测

城市热岛效应评估

机场大气稳定度监测

大雾预警

气象的地域性或中尺度预报

核电站和石化设备中的紧急事故处理监测

用于能量平衡研究

研究无线电波和激光束的传播

大气化学领域的研究



MTP-5是一系列产品,有-H、-HE、-P三种不同型号,满足不同的应用需求。

       MTP5-H是该系列中最早的一款产品,可以在任何天气状态下测量0~600m高度的温度廓线,它结构紧凑,可在12VDC(包含一个AC/DC供电转换单元)下工作。旋转的扫描系统由具有良好

微波穿透性的特氟龙防水保护罩保护,而且在自标定过程中可对灰尘产生的影响进行补偿修正,同时自标定系统还配有一个高精度温度传感器。是城市环境和机场应用的理想仪器

       MTP5-HE主要用于位于山谷或靠近高山的城市或工业地区,这些区域的逆温层可达到1000m。为了能够准确测量0~1000m高度,MTP5-HE采用了更灵敏和窄带宽设计的微波辐射计,以便于“看到”更远的大气范围,但这也导致该型号的高度分辨率和温度精度要稍逊于MTP5-H,而且在大雨或浓雾的天气状态下精度会更低。

        MTP5-P(极地型)使用了与MTP5-H相同的微波辐射计和电子元件,不过,它的设计更好地改善了高度分辨率,在靠近地面的100m范围内,高度分辨率可提高为10m,这对在雪地和冰面上的测量上非常重要的,因为在这些地区,高度每增加一些,温度梯度的变化是非常急剧的,类似的效应也发生在沙漠地区。

主要技术参数

主要参数

MTP-5H

MTP-5HE

高度量程

0~600m

0~1000m

分辨率

50~100m

0~100m, 分辨率50m

100-400m,分辨率70m

400-600m,分辨率80m

600-1000m,分辨率120m

测量时间

120秒

绝热精度

±0.2℃

0~500m, 0.3℃

500-1000m, 0.4℃

逆温精度

±0.5℃

0~500m, 0.8℃

500-1000m, 1.2℃

接收器灵敏度

0.04℃

0.1℃

扫描器

旋转式特氟龙保护罩,抛物面天线和辐射计固定于底座之上。

扫描视角

0~90º

视场圆锥角

测量角通道数

11个

工作温度

-40~40℃

数据接口

RS-232

供电

220VAC,1A,50~60GHz (可选110VAC)

功耗

<120W(平均60W)

自标定/校准

测量前自动校准

尺寸

长59cm,直径25cm

重量

20kg
