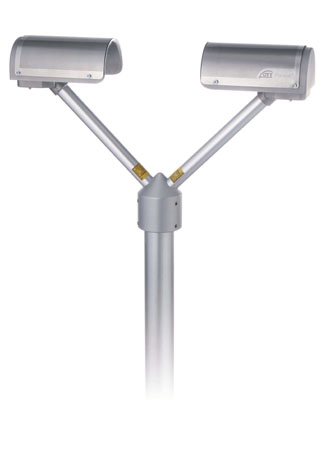

OTT Parsivel2雨滴谱仪

作者: 天诺基业时间:2016.07.07

OTT Parsivel2是一种基于消光原理的新型光学雨滴谱仪,可以精确而可靠地测量距地表1米以上(其他高度可根据实际需要进行定制)的各种降水类型,如毛毛雨、小雨、冰雹、降雪及混合降水等。同时,通过它还可以得到雷达发射率、能见度和降水动能等指标,获得的数据通过通讯线缆传到数据采集器或PC机上。

     OTT Parsivel2通过探测头向水平方向发射红外激光,通过大气后聚集在接收端的光电二极管上,当降水粒子下降通过测量区域时,光电二极管接收到的激光强度会发生变化,数字信号处理器(DSP)便会通过这种变化计算出粒子的大小、速率和种类。其测量间隔可在10秒至1小时之间根据需要自行设定。

     超强的测量性能,精密的防水设计以及简便的操作,使OTT Parsivel2成为在无人职守或维护困难的环境下实现测量的理想选择。目前,它以在包括美国航空航天局(NASA)、华盛顿大学、英国气象局(Met Office UK)、日本宇宙航空开发机构在内的世界各地得到广泛应用。

特点

性能优异:测量每粒降水的大小和速度,计算得出所需的气象参数

不需维护:无移动部件或收集桶,不需定期维护

可靠稳定:连接准确的降水数据,配有完整的过压保护装置

经济性好:功耗低,探头加热可分别独立控制

设计优秀:坚固的铝制外壳和测量头对称式设计防止激光方向偏移

通讯灵活:标配RS485、SDI-12、USB和脉冲接口,可连接数据采集器,接入自动气象站或直连电脑

应用领域

气象研究

实时天气测量

道路交通监控

洪水预警

雷达校准

水文地理研究,如地表侵蚀

主要技术参数

光学传感器:激光器二极管

波长:780 nm,输出电量0.5mW,激光等级为1级

光束尺寸:180mm×30mm

测量面积:54cm2

测量粒径范围:液态0.2~5mm,固态0.2~25mm

测量速度:0.2~ 20m/s

颗粒分类:32种大小和速度类别;

降水类型:可测8类降水(毛毛雨、细雨/雨、雨、雨夹雪、雪、米雪、雪片、冻雨和冰雹)

降雨强度测量范围:0.001mm/h~1200mm/h

降水测量精度:液态±5%,固态±20%

输出:WMO 4680/4677(SYNOP)4678(METAR)和NWS代码表

降水能见度范围:100~5000m±10%

雷达反射系数Z:9.9~99dBz ±20%

测量间隔:10s~60m

电源:10~28VDC,加热12/24V DC

接口:SDI-12、RS-485、脉冲输出、USB

温度范围:-40℃~70℃;0~100%RH

防护级别:IP67,防盐蚀

尺寸:670mm×600mm×114 mm

重量:6.4kg
