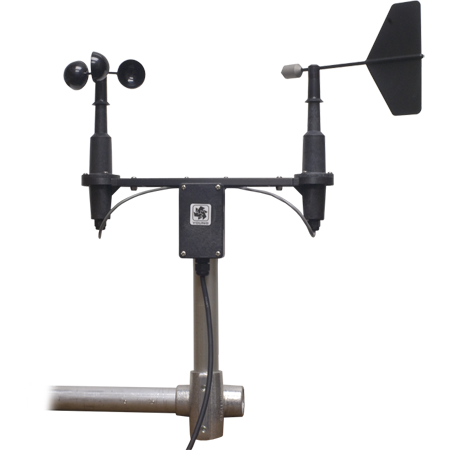

RM Young 03002风速风向传感器

作者: 天诺基业时间:2016.07.07

YOUNG 03002型风速风向传感器可以测量水平的风速风向。传感器采用三杯式风速计测量风速,转动的风杯产生一个交流正弦波,该正弦波和风速的大小有一定比例。风向通过一个电位计来测量,电位计的输出信号为模拟电压,电压的大小和风向的方位角成比例。传感器的结构中使用了带有不锈钢和阳极氧化铝零件的抗紫外线塑料。风速计和风向标均采用精密不锈钢滚珠轴承。

订购型号

风速风向传感器                                     03002

风速风向传感器:0-1V电压信号输出    03002V

风速风向传感器:4-20mA输出             03002L

主要技术参数

· 风速测量范围:0—50m/s

· 风向测量范围:360°,机械;352°,电子

· 风速精度:±0.5m/s或读数的1%

· 风向精度:±5°

· 风速启动风速:1.1m/s

· 风向启动风速:1.3m/s@10°位移

· 风速距离常数(63%恢复):2.3米

· 风向延迟距离(50%恢复):0.5米

· 阻尼比:0.2

· 自然阻尼波长:4.9米

· 非自然阻尼波长:4.4米

· 信号输出:

· 风速,交流脉冲,每转1脉冲,1800rpm(30Hz)=22.8m/s

· 风向,来自导电塑料电位计的直流电压− 电阻10KΩ,线性度0.25%,预期寿命− 5000万转

· 供电:电位计激发,最大15VDC

· 尺寸:32cm高,横臂长度28cm

· 安装:34mm直径管

· 重量:0.6kg

· 工作温度范围:-50—50℃

· 电源:8—24VDC(03002V和03002L型)
