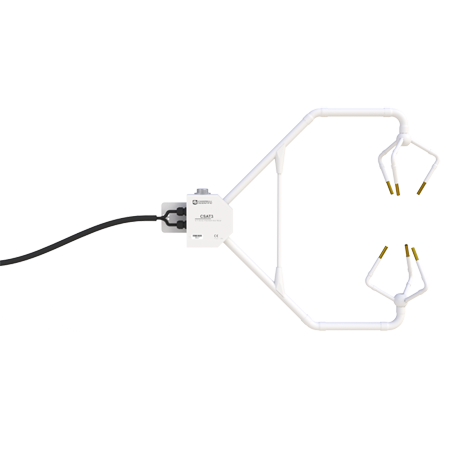

CSI CSAT3三维超声风传感器

作者: 天诺基业时间:2016.07.07

Campbell Scientific Inc.(CSI)研发的CSAT3 三维超声风传感器具备10cm的垂直测量路径,采用声学脉冲测量模式,可以抵御恶劣天气环境的影响。仪器测量三个正交风(Ux,Uy,Uz),声速(C),最大输出频率60Hz。它可以提供模拟输出和两种类型的数字输出。CSAT3通过的其内部时钟、计算机发出的RS-232 命令或CSI数据采集器上的SDM命令三种方式进行测量、控制。利用SDM 协议的群触发功能可同步测量多个CSAT3,这样,多个CSAT3就可以进行大范围组网测量。

    CSAT3A是在通量观测系统中的专用型号,用于测量水平和垂直风的湍流脉动,其所配电缆经过针对性改进,可以方便地与EC100控制箱连接,CSAT3A与CSI研发的EC150或EC155共同组成了开路/闭路涡动协方差测量系统的测量核心,并已在世界范围内得到广泛应用。

特点

创新型设计大幅降低误差干扰,可进行高精度湍流测量

具有良好环境适应性,能在恶劣气象条件下稳定工作

可与CSI的EC150或EC155水汽二氧化碳分析仪组成高精度涡动相关测量系统

可用于动量通量(momentum flux)和摩擦速度(friction velocity)计算

采用创新型信号处理与防雨设计,大幅提高仪器在降雨天气的工作性能

主要技术参数

测量路径长度:垂直10.0cm,水平5.8cm

路径角度(与水平面):60°

采样频率:1~60Hz

平均输出频率:10Hz或20Hz

测量输出:Ux,Uy,Uz,C(Ux,Uy,Uz是三维风速风向,C是声速)

数字输出:SDM,RS-232

数字输出量程:±65.535m/s

模拟输出:4个电压输出,±5V,12bits

模拟输出量程:

Ux、Uy ±30m/s或±60m/s

Uz,±8m/s

声速C,300~366m/s(-50℃~60℃)

精度(-30℃~50℃,<30m/s,风向在±170º之间):

偏移误差:Ux、Uy<±8.0cm/s,Uz<±4.0cm/s

增益误差:水平±5º内的风速<读数的±2%

水平±10º内的风速<读数的±3%

水平±20º内的风速<读数的±6%

标准分辨率:UZ,UY是1mm/s RMS,UZ是0.5mm/s RMS,C是15mm/s(0.025℃)RMS(基于稳定冯素测定数据,采样频率不影响噪音值)

电流:200mA(60Hz测量),100mA(20Hz测量)

电压:10~16VDC

工作温度:-30℃~50℃

尺寸:探头长47.3cm,高42.4cm;电子设备仓26cm×16cm×9cm

重量:探头1.7kg,电子设备仓3.8kg
