CSAT3B三维超声风速仪

作者: 天诺基业时间:2019.07.11

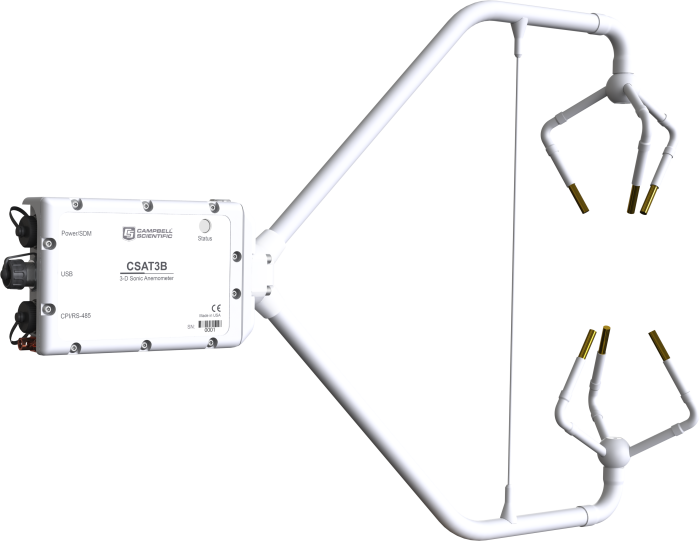

       CampbellScientific Inc.CSI)研发的CSAT3B 三维超声风仪是原来的CSAT3的升级和替换,同样有涡动相关测量的选择。它符合空气动力学设计,具备10cm的垂直测量路径,采用声学脉冲测量模式,可以抵御恶劣天气环境的影响。仪器测量三个正交风(UxUyUz),声速(C),最大输出频率100Hz

最明显的创新设计就是电子箱的取消。该设计特色使得安装更加简便,可以提供更加灵活的仪器安装位置。

产品特点

整合电子箱使得单个硬件更加容易安装

整合倾斜计

高精度测量完美用于湍流和涡动相关研究

升级设计,在接近传感器臂的位置有一个符合空气动力学的薄支撑,使其更加的坚固,提高超声温度的准确度

数据采集器采样支持任意在1~100Hz之间的频率

新的CPI通信可用于更加稳健,高的带宽测量

多样通信选择包括SDMCPIUSB以及RS485

内部温度和湿度测量,可以更方便的替换干燥剂

主要技术参数

测量

工作范围:-30~50℃,相当于312~368m/s声速

测量输出:UxUyUzTs (ux, uy, uz是风速表轴线上的风分量;Ts是音速温度,单位是摄氏度)

声速:由3个声学路径决定;交叉风影响被修正

风向范围:2.5~357.5°(CSAT3B坐标系中) 0~360°(定制)

过滤带宽:5,10,20或者25Hz

物理描述

测量路径:垂直10.0 cm 水平5.8 cm

路径角度:60°

测量直径:0.64cm

传感器安装支臂直径:0.84cm

支撑臂直径:1.59cm

探头重量:1.45kg

风速计整体:60.64*12.2*43.0cm



 风精确度

偏移误差:UxUy<±8.0cm/sUz<±4.0cm/s

增益误差:水平±5º内的风速<读数的±2%

水平±10º内的风速<读数的±3%

水平±20º内的风速<读数的±6%

 测量分辨率

UxUY1mm/s RMSUZ0.5mm/s RMSTs是±0.002RMS25℃),风向:<0.058°(Ux=UY1m/s

 测量频率

数据采集器触发:1~100Hz

输出(到电脑):10,20,50或者100Hz

内部自激发频率:100Hz

 内部监测测量

更新频率:2Hz

倾角计准确度:±1°

相对湿度精确度:±3%10%~90%),±7%0%~10%),±7%90%~100%

面板温度精确度:±2

通信

 SDM

Bit 周期:10μs~1ms

线缆长度:7.6max@10μs bit 周期,76max@1ms bit 周期

地址1~14

总线时钟每次采样:~200

 CPI

波特率50 kbps~1 Mbps

线缆长度:15max@1Mbps122max@250kbps853max@50kbps

总线时钟每次采样:~300
