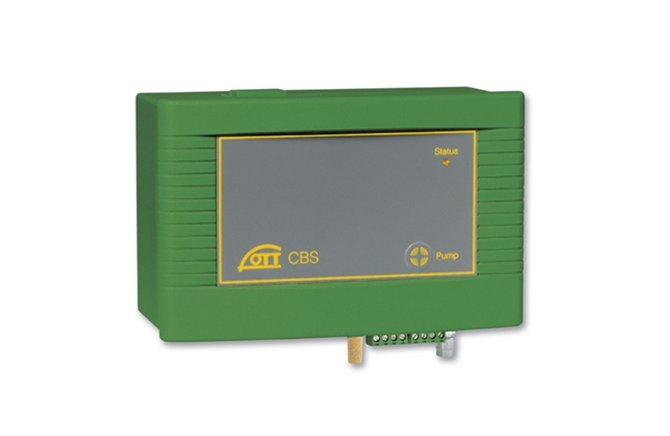

OTT CBS 气泡型水位计

作者: 天诺基业时间:2021.11.15

OTT自主研发的气泡型水位计CBS是一款紧凑、准确、低功耗的气泡传感器,用于地表水位监测。该传感器达到或超过 USGS 的准确性标准,并且不会随时间漂移。它具有 SDI-12 和 4-20 mA 输出。

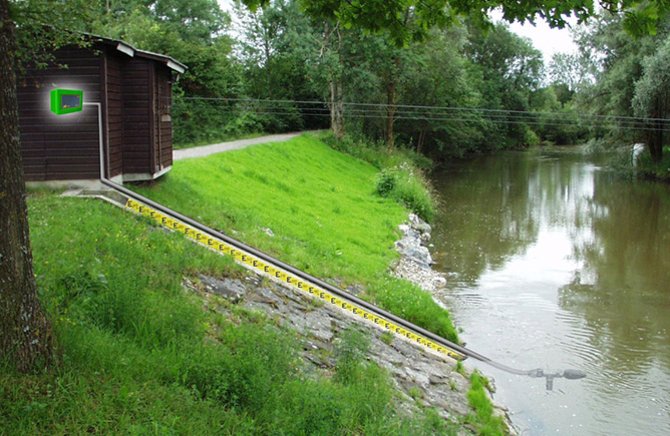

测量原理:仪器内部的活塞泵产生压缩空气,流经专用气流线,按设定好的间隔进入气室,在气室里,气泡均匀地冒出来进入地下水中。 气泡室孔上地下水的液位(h)与测量管内流体静压(P)建立关系如下:P=ρgh 那么,假设液体的密度保持不变,则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测管内的空气压力,就可以换算出当前的水位了。这就是气泡水位计测量液位的基本原理。 专业设计的气室可以保持管内气压的稳定,消除水面波动造成的气压微小变化,并防止气管进水或堵塞。智能化气泵,在每次测量前测量管内气压,只有当气压发生较大变化时才打气,降低气泵损耗,延长气泵使用寿命。



OTT CBS 气泡型水位计



 主要技术参数

量程:0 – 15 m(标准 或 USGS 标准)/ 0 – 30 m (30 米量程)

精度(SDI-12):± 5 mm(标准 或 30 米量程)

                            0…4.572m:± 0.01% ;4.573…15m:± 0.065% 测量值或 6.096mm 取小者 (USGS 标准 )

精度(4…20mA):±0.1%FS

分辨率:1 mm / 0.1 mBar

单位:m、cm、feet、mBar、psi

测量间隔:30 – 300s

接口:SDI-12 或 RS485(SDI-12 协议或 Modbus 协议 ) ,4...20 mA

供电:10 -30 V DC,通常 12 V / 24 V

功耗:测量间隔 1 分钟:320 mAh/ 天/测量间隔 15 分钟:25 mAh/ 天

测管直径:Ø 2 mm、Ø 1/8''、Ø 4 mm

测管长度:Ø 2 mm、Ø 1/8'' :最长 100m /  Ø 4mm :最长 75m

操作温度:-20...60℃

存储温度:-40...85℃

相对湿度:10-95%

尺寸:165 mm x 205 mm x 115 mm

重量:约 1500 g

外壳材料:ABS 工程塑料

保护等级:IP43

EMC 标准:IEC61326、EN61326
