OTT RLS 雷达式水位传感器

作者: 天诺基业时间:2021.11.15

 OTT自主研发的RLS水位计是一种采用脉冲雷达技术的非接触式雷达液位传感器。它能提供大测量范围、小消隐距离和窄波束宽度,并可轻松连接到大多数数据记录器。RLS 具有极低的功耗,是远程或太阳能供电站点的理想选择。

测量原理:OTT RLS采用节能脉冲雷达技术测量液位,如下图所示前夹板中有发射和接收两个平滑天线,每次测量时发射天线发射雷达脉冲信号到水面,脉冲信号经水面反射后被接收天线检测到。从发射到接收到水面反射回来的脉冲信号的时间(延迟时间)取决于OTT RLS跟水面的距离,OTT RLS就是利用延迟时间跟到水面距离之间的线性关系来实现液位(距离值)的测量。 OTT RLS的低能耗(测量状态:12V时最大电流为15mA)、宽广的供电范围以及标准化的接口使得OTT RLS能适应多种需求,它可以很简单的连接到数据纪录仪或者远程数据采集系统,同时还拥有高达35米的高量程。

波动补偿:OTT RLS实现了在平均20秒的测量时间内可达到超过300次数据测量,在完成一个测量周期之后将通过计算将获得的平均值作为结果输出,通过计算平均值减少水面波动及风力引起的支架振动或由于车辆行驶等造成的桥梁振动对测量结果的影响,这样的测量结果可以堪比静水井中测的液位值。



RLS雷达式水位计



  主要技术参数

测量范围:0.4-35 米

测量精度:数字接口 ±3mm    4-20MA模式:±0.1%FS

分辨率(SDI-12): 0.001m

测量时间:20 秒

天线波束角度(宽波):12°

供电范围:5.4-28V DC,典型 12/24V DC

测量时耗电量:<15ma @ 12V

非测量状态耗电量:< 0.05mA @ 12V

通讯接口:4-20mA,SDI-12,RS-485,两线制(SDI-12 协议)

尺寸(长 × 宽 × 高):222mm×152mm×190mm

重量(含转向架):约 2.1kg

操作温度:-40…+60℃

存放温度:-40…+85℃

相对湿度:0-100%

外壳材质:工程塑料 ASA(UV-stabilized ABS)

天线屏蔽器材质夹板:高集成聚四氟乙烯 TFM PTFE

托架材质:不锈钢 1.4301(V2A)

保护等级:IP67(浸没深度最大 1 米;浸没时间最长 48 小时)

低能量设备电磁兼容性:ETSI EN 301 489-3

低压设备安全:EN 60950-1

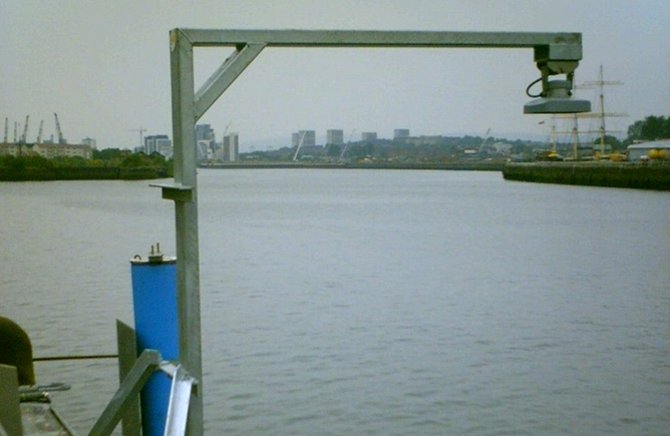

OTT RLS 雷达式水位传感器效果图
