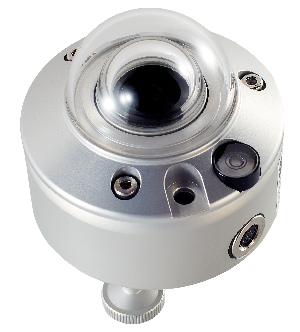

SMP10X 辐射传感器是 OTT HydroMet 旗下 KIPP & ZONEN 品牌推出的高性能智能日射表，专为精准测量平面短波辐照度设计，广泛适用于光伏面板测试、太阳能研究、气象观测等多种专业场景。作为 ISO 9060:2018 光谱平坦 A 级认证产品，它能精准捕捉直接太阳辐射与天空散射辐射的总和，输出范围覆盖 -400 至 2000 W/m²，为各类辐射监测需求提供可靠数据支持。
该传感器采用先进的热电堆探测器与双层玻璃罩设计，搭配非选择性黑色涂层，确保在 270 至 3000 nm 光谱范围内实现均匀响应，内置温度传感器通过四阶多项式函数主动校正温度误差，配合压力与湿度传感器实时监测干燥剂状态，避免凝露影响测量精度，即使在 -40°C 至 +80°C 的极端环境下，也能保持稳定性能。
维护方面，仅需定期清洁玻璃罩、检查安装角度与电气连接，每 2 年进行一次校准即可满足 IEC61724 标准要求，干燥剂则每 10 年更换一次，整体维护成本低且操作简便。
凭借 IP67 防护等级、超过 10 年的平均无故障时间，以及 CE、FCC、IC 等多项国际认证，SMP10X 成为科研实验与工业监测领域的信赖之选，为用户提供长期稳定、精准可靠的辐射测量解决方案。
产品特点
热电堆探测器搭配双层玻璃罩，光谱响应宽
内置温度 / 压力 / 湿度传感器，自动补偿环境影响
RS-485 Modbus® 智能接口，支持多设备组网
5-30V DC 宽电压供电，功耗低至 50mW
内置水平泡与调平脚，多种安装场景适配
IP67 防护等级，-40℃至 + 80℃宽温运行
支持 Smart Explorer 软件，实时配置与数据采集
校准溯源至 WRR，2 年校准周期满足 IEC61724 要求
结构坚固，平均无故障时间（MTBF）超 10 年，维护成本低
产品参数
|
规格参数 |
SMP10x 详细参数 |
|
产品型号 |
SMP10x |
|
测量范围 |
短波辐照度 -400 至 2000 W/m² |
|
光谱范围 |
270 至 3000 nm（20%相应点）
285 至 2800 nm（50%响应点）
|
|
响应时间 |
响应时间（63%）：< 0.7 s
响应时间（95%）：< 2 s
|
|
零点偏移 |
热辐射（200 W/m²）：< 7 W/m²
温度变化（5 K/h）：< 2 W/m²
总零点偏移：< 9 W/m²
|
|
温度响应 |
-20℃ 至 +50℃：< 0.5%
-40℃ 至 +70℃：< 1%
|
|
核心精度指标 |
非线性度（100 至 1000 W/m²）：< 0.2%
年稳定性变化：< 0.5%
方向响应（80°入射角，1000 W/m²）：< 10 W/m²
光谱选择性（350 至 1500 nm）：< 3%
倾斜响应（0°至 180°，1000 W/m²）：< 0.2%
晴空 GHI 光谱误差：< 0.1%；额外信号处理误差：< 2 W/m²
|
|
视场角 |
180°
|
|
水平泡精度 |
< 0.1° |
|
探测器类型 |
热电堆 |
|
输出接口 |
RS-485 Modbus®（RTU 协议） |
|
供电与功耗 |
供电电压：5 至 30 V DC（推荐 12 V DC）
功耗：5 V DC 时 50 mW（10.0 mA）
12 V DC 时 < 60 mW（4.5 mA）
最大功耗 65 mW（最高输入电压时）
最大输入电流 12.5 mA（最低输入电压时）
最大浪涌电流 200 mA
|
|
环境适应性 |
工作/存储温度范围：-40℃ 至 +80℃
湿度范围（无冷凝）：0 至 100%
防护等级：IP67
平均无故障时间（MTBF）：> 10 年
|
|
物理参数 |
仪器重量：600 g
外形尺寸（直径×高度）：15 × 9.3 cm
包装尺寸：22.5 × 19 × 15 cm
10 m 电缆重量：400 g
|
|
配套软件 |
SmartExplorer（配置、测试、数据记录） |
|
校准相关 |
校准溯源：世界辐射参考（WRR）
校准周期：至少每 2 年（IEC61724 要求），建议每 5 年
|
|
支持电缆长度 |
10 m、25 m、50 m、100 m（建议不超过100 m以保证信号质量） |
|
推荐应用 |
光伏面板 / 集热器测试、太阳能研究、太阳能勘探、材料测试、高级气象和气候网络 |
