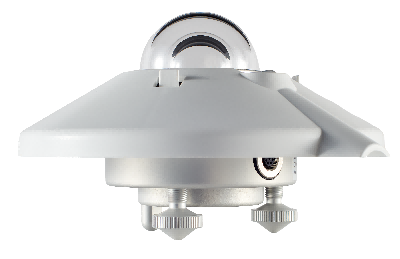

SMP22X辐射传感器是OTT HydroMet旗下KIPP & ZONEN品牌推出的智能日射表，获ISO 9060:2018光谱平坦A级认证，专为精准测量平面短波辐照度设计，可捕捉直接太阳辐射与天空散射辐射的总和，适配科研实验、精密气象观测、光伏电站监测、材料测试等对测量精度有高要求的应用场景，能为各类辐射监测工作提供稳定可靠的数据支撑。
该传感器采用热电堆探测器搭配高透玻璃罩设计，设备内置温度、压力与湿度传感器，可对探测器灵敏度的温度依赖性进行准确校正，同时实时监测内部干燥剂状态，避免凝露影响测量精度，在-40℃至+80℃的宽温环境下仍能保持良好性能，温度响应误差控制在较低水平，保障了不同工况下的测量准确性。
SMP22x 搭载RS-485 Modbus®（RTU）智能接口，可与可编程逻辑控制器、数据记录仪等设备对接，支持多种长度的预制防水电缆，适配不同现场布线需求。设备配备内置水平泡与可调节调平脚，安装操作便捷，可灵活应用于水平面、倾斜面等多种测量场景，机身达IP67防护等级，能适应户外复杂的环境条件。配套的Smart Explorer软件可实现设备配置、实时数据采集与监测，日常仅需简单的清洁与定期校准，维护操作简便，可长期稳定运行。
产品特点
获 ISO 9060:2018 光谱平坦 A 级认证
热电堆探测器，宽光谱精准响应
内置多传感器，自动补偿环境影响
多维度精度指标表现优异，测量稳定
搭载 RS-485 Modbus®RTU 智能接口
5-30V DC 宽电压供电，功耗低
IP67 防护等级，宽温环境适配性强
内置水平泡 + 调平脚，安装便捷灵活
配套 SmartExplorer 软件，易配置易采集
校准溯源 WRR，满足 IEC61724 标准要求
机身结构坚固，平均无故障时间（MTBF）超 10 年
支持多规格预制防水电缆，适配现场需求
产品参数
|
规格参数 |
SMP22X 详细参数 |
|
产品型号 |
SMP22X |
|
产品认证 |
ISO 9060:2018 光谱平坦 A 级；CE、FCC、IC 认证 |
|
测量类型 |
平面短波辐照度（直接太阳辐射 + 天空散射辐射） |
|
测量范围 |
-400 至 2000 W/m² |
|
光谱范围 |
210 至 3600 nm（20%响应点）
250 至 3500 nm（50%响应点）
|
|
响应时间 |
响应时间（63%）：< 0.7 s
响应时间（95%）：< 2 s
|
|
零点偏移 |
热辐射（200 W/m²）：< 5 W/m²
温度变化（5 K/h）：< 1 W/m²
总零点偏移：< 7 W/m²
|
|
温度响应 |
-20℃ 至 +50℃：< 0.3%
-40℃ 至 +70℃：< 0.3%
|
|
核心精度指标 |
非线性度（100 至 1000 W/m²）：< 0.2%
年稳定性变化：< 0.5%
方向响应（80°入射角，1000 W/m²）：< 5 W/m²
光谱选择性（350 至 1500 nm）：< 3%
倾斜响应（0°至 180°，1000 W/m²）：< 0.2%
晴空 GHI 光谱误差：< 0.05%
额外信号处理误差：< 2 W/m²
|
|
视场角 |
180° |
|
水平泡精度 |
< 0.1° |
|
探测器类型 |
热电堆 |
|
输出接口 |
RS-485 Modbus®（RTU 协议） |
|
供电与功耗 |
供电电压：5 至 30 V DC（推荐 12 V DC）
功耗：5 V DC 时 50 mW（10.0 mA）
12 V DC 时 < 60 mW（4.5 mA）
24 V DC 时 60 mW（2.5 mA）
最大功耗 65 mW
最大输入电流 12.5 mA（最低输入电压时）
最大浪涌电流 200 mA
|
|
环境适应性 |
工作 / 存储温度：-40℃ 至 +80℃
湿度范围（无冷凝）：0 至 100%
防护等级：IP67
平均无故障时间（MTBF）：> 10 年
|
|
物理参数 |
仪器重量：600 g
外形尺寸（直径×高度）：15×9.3 cm
包装尺寸：22.5×19×15 cm
10 m 电缆重量：400 g
|
|
配套软件 |
SmartExplorer（设备配置、实时测试、数据记录） |
|
校准相关 |
校准溯源：世界辐射参考（WRR）
校准周期：至少每 2 年（IEC61724 要求），建议每 5 年
|
|
通信默认参数 |
波特率 19200、校验位 even、数据位 8、停止位 1、地址 1 |
|
适配电缆 |
支持10m/25m/50m/100m预制防水8针电缆，建议不超100m保证信号质量 |
|
内置传感器 |
温度传感器、压力传感器、湿度传感器（监测干燥剂状态） |
