Vaisala WXT530系列多功能气象传感器

作者: 天诺基业时间:2022.09.21

Vaisala(维萨拉)气象变送器WXT530是一款独特的系列传感器,将各种参数组合应用,方便您针对自己的需求进行合适的选择。灵活的模块化设计是WXT530系列的基本特征,适合于各种气象应用领域。WXT530系列能帮助您更好地掌握气象状况。

灵活性

WXT530属于气象仪器系列,提供6种最为重要的气象参数,大气压、相对温度、湿度、降雨量、风速和风向进行多种组合。您可以针对所需参数,为您的气象应用选择合适的传感器,有多种数字通信模式和供电范围供您选择。此外,还有加热选项。低功耗的特性也可实现太阳能电池板的应用。维萨拉WXT530系列强调以一种高性价比的方式实现免维护运行。

集成化

该系列为其他第三方模拟传感器提供了多种模拟输入选项。有了内置模拟数字转换器,您可以将WXT530变送器转变为一种具有成本效益的小型气象参数集成器。附加参数还包括太阳辐射和外部温度传感器。此外,风速和风向的模拟输出可适用于各种工业应用。WXT530高于IEC60945的海事标准要求。

性能稳定

WXT530系列采用维萨拉独特的传感器技术,具有稳定的性能。风测量采用了维萨拉WINDCAP超声传感器,以确定水平风速和风向。大气压、温度和湿度的测量均在一个PTU模块中进行电容式测量。该模块更换方便,无需接触任何传感器。降水量的测量,采用了独特的维萨拉RAINCAP声波传感器,避免了溢出、堵塞、潮湿和蒸发损失等问题。

测量参数

WXT531:降雨量

WXT532:风速、风向

WXT533:降雨量、风速、风向

WXT534:气压、温度、湿度

WXT535:气压、温度、湿度、降雨量

WXT536:气压、温度、湿度、降雨量、风速、风向

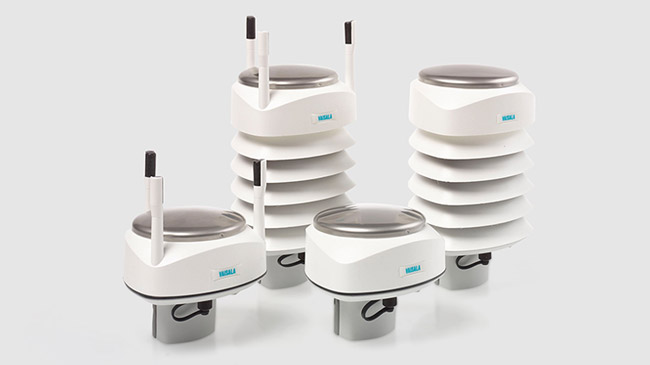

Vaisala WXT530系列多功能气象传感器



产品参数

大气压

范围:600~1100 hPa

精确度:0~30°C(+32~+86°F)时±0.5hPa

   (针对传感元件):-52~+60°C(-60~+140°F)时±1hPa

输出分辨率:0.1 hPa, 10 Pa, 0.001 bar, 0.1 mmHg, 0.01 inHg

气温

范围:-52~+60 °C (-60~+140 °F)

精确度(针对20 °C(+68 °F):±0.3 °C (0.17 °F)

输出分辨率:0.1 °C (0.1 °F)

相对湿度

范围:0~100 %RH

精确度(针对传感元件):0~90% RH时 ±3 %RH

                                           90~100% RH时 ±5 %RH

输出分辨率:0.1 %RH

PTU测量时间间隔:1秒递增,1~3600s(=60min)

降水量

降雨量:最近一次自动或手动重置后的累计值

收集面积:60平方厘米

输出分辨率:0.01毫米(0.001英寸)

野外长期累计精度:高于5%,视具体气象状况而定

降雨持续时间:一旦检测到有雨滴落下时按每10s递增计算

输出分辨率:10s

降雨强度:滑动一分钟平均值,10秒步进。

范围:0~200mm/h(精确度下降时范围变大)

输入和输出

工作电压:6~24伏直流(-10%...+30%)(绝对值)

平均电流消耗:12VDC时0.1mA(SDI-12备用)

最小值:0.1毫安@12伏直流(SDI-12待机)

典型值:12VDC时3mA(默认测量时间间隔)

最大值:6VDC时15mA(所有参数持续测量)

加热选项:直流、交流、全波整流交流

电压:12...24伏直流/12...17伏交流电有效值 (-10%...+30%)

典型电流:0.8安@12伏直流/0.4安@24伏直流

数字输出:SDI-12,RS-232,RS-485,RS-422

通信协议:SDI-12 v1.3、ASCII自动和轮询、含查询选项的NMEA电子协会0182 v3.0

风速

范围:0-60m/s

响应时间:0.25 s

输出变量:平均值、最大值和最小值

精确度:10m/s时±3%

输出分辨率:0.1m/s(km/h,mph,knots)

风向

方位角:0-360°

响应时间:0.25s

输出变量:平均值、最大值和最小值

精确度:10m/s时±3.0°

输出分辨率:1°

测量时间范围

平均时间:1s递增,1~3600s(=60min),基于4、2或1Hz的采样率(可配置)

更新时间间隔:1s递增,1~3600s(=60min)

模拟输入选项



参数
元件
范围
输入
励磁
分辨率
温度PT1000
电阻
800~1330Ω
2线/4线
2.5V
16
太阳辐射量K&Z CMP3
热电堆
0-25mV
4M
-
12
电平测量
IRU-9429S
电压
0-2.5V
0-5V
0-10V
>10k
-
12
翻斗RG13
频率
100Hz
18k
3.5V
-



模拟mA输出选项

风速:0~20mA或4~20mA

风向:0~20mA或4~20mA

负载阻抗:最大值200Ω

一般条件

外壳防护等级:IP65(无安装接头)

                         IP66(含安装接头)

存储温度范围:-60~70°C

温度:-52~60°C

相对湿度:0~100%RH

压力:600~1100hPa

风速:0~60m/s
