浮标监测系统/浮标监测站

作者: 天诺基业时间:2016.06.28

       湖泊和水库水体作为中国重要的饮用水源,其水质与数亿人的饮用水健康有关。随着科学技术的发展和整体社会水平的提高,对水质监测手段的要求也越来越高。现有的站房式水质自动监测站存在许多问题:1、选址困难,施工周期长,程序复杂;2、受管道繁殖的微生物影响,溶解氧和浊度容易发生变化,导致结果缺乏代表性;3、采样点太固定,代表性不强,对工作环境要求高;4、在偏远环境恶劣的地方基本上没有实现的可能。 现有的岸边水质自动监测站不再适合现代水质监测的发展,上述问题极大地限制了水质自动监测系统在湖水库水质保障领域的应用。

        为满足湖泊、水库及河口等水体水质的自动监测和安全保障应用需求,天诺基业运用现代传感器技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的浮标式在线自动监测系统。该系统可以实时在线监测现场水环境,并可以连续、及时、准确地监测目标水域的水质变化,系统能够真实反映水质、气象及其变化趋势,准确及时地预警水污染,为湖泊、水库、河口水环境保护和污染应急处置提供科学依据。

监测指标:
1. 物理参数:溶解氧、温度、pH、ORP、电导率(电阻率、盐度、TDS)、浊度、叶绿素、蓝绿藻(藻蓝/藻红蛋白)、水中油、荧光素、罗丹明、CDOM/fDOM、TOC、PAR等
2. 化学参数:COD、BOD、氯化物、氟化物、氨氮、硝氮、亚硝氮、正磷酸盐、硅酸盐、总磷和总氮等
3. 气象参数:风速、风向、气压、气温、湿度、辐射、雨量、能见度、天气现象和水汽通量等
4. 水文参数:水位、流速、流向、流量、波周期、波高和波向等
5. 位置参数:GPS经纬度

  浮标把采样所得原始数据 在浮标内计算完成后,把所得各参数真值,可通过2G/3G/4G、NBIoT/LoRa、卫星通讯、ZigBee、VHF电台等多种方式,传送到指定岸站。 岸站数据库界面自动更新显示、保存。实现无人值守、连续、在线监测一体的综合水上监测。同时可以和卫星遥感相结合,形成整体水质分布图,长期观察数据,分析各流域湖泊的生态变化。

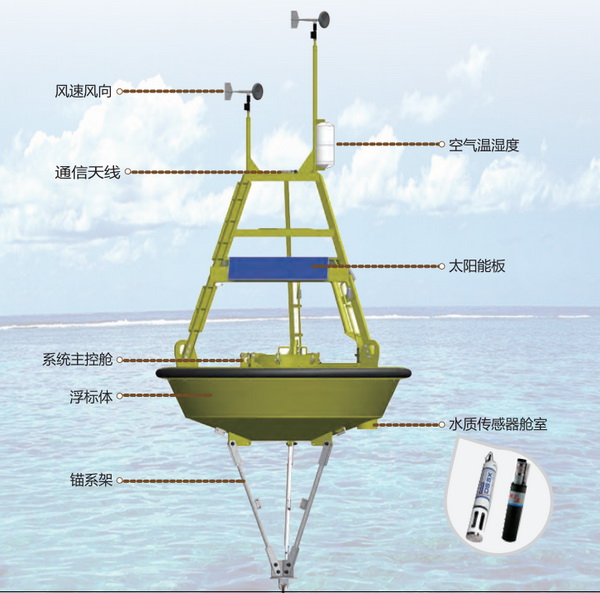

  浮标主要由浮体(隔仓)、尾管、平衡铁和仪器(灯)架等组成,上面可搭载气象、水文、水质监测仪器,数据采集器,远程传输仪器,太阳能供电系统等,其下系结有锚碇设备固定。陆地站台有接收系统、软件平台等。

系统特点:
随着科技的发展,整体社会水平的提高,对于水质监测手段的要求也越来越高,现有的岸边水质自动监测站已经不适宜现代水质监测的发展趋势,高昂的维护费用,化学试剂对环境的二次污染,监测数据的实效性,一台仪器测试一个数据基本要半个小时左右,并且采样点过于固定,代表性也不强,对于工作的环境也要求及高,在偏远环境恶劣的地方基本没有实现的可能。
但是浮标水质监测系统的优势特点让这些问题迎刃而解。
1、无需化学试剂,基本没消耗品,无二次污染
2、在比较差的水质中部署6个月无需维护
3、从高山到大海,所有的偏远及环境恶劣的水域都可以部署
4、测试速度快,可设定快速扫描模式
5、浮体可以机动,实现目标点的原位监测
6、整个工作过程均为程序控制的自动化操作,完全不需要人工操作
7、每当到达指定的采集数据时间,数采器便会唤醒监测仪器进行测量
8、测量完毕,数采器会把监测仪器测量得到的数据采集同时存储在自身的存储器里,另一方面,判断监测参数是否超出设定好的警报界限,若超出界限,则发送报警信息;
9、当到达指定的数据发送时间或收到数据中心传过来的数据发送信号时,系统便通过无线传输模块与数据中心建立连接发送数据;
10、数据中心确认已收到数据后,则断开与远程站点的连接,并把接收到的数据存储在硬盘里;
11、在数据中心,可人工查询、显示数据,也可以通过软件控制自动显示数据。

应用领域:
1、水体的水质和水文变化趋势,预测蓝藻、赤潮爆发。
2、河流生态的水文机制,进一步探讨生态系统和水文特征的交互影响机制。
3、流量、湖泊、湿地生态状况和功能生态修复及评价。
4、水利工程对生态系统(水质、物质循环、泥沙淤积和生物多样性等)的影响。
5、水质、水文对水产养殖的影响。
6、突发性污染事件监测和预警。


       中心监控平台具有,水质预警、远程控制、数据采集,数据分析、数据管理、通过监控台可对整个水质监测网络进行控制,设置浮标的工作模式,监控浮标系统运行情况,数据可以按日、周、月、季、年进行整理,还能得到同一时段不同位置的数据,可以根据水流方向分析数据结果,根据时间不一样,可以生成曲线,对数据进行结果分析和趋势分析。
       监控平台综合分析收到的水质参数数据,并与定制的水质标准进行判断,当监测数据异常时,系统软件可以及时作出判断,并发出水质污染报警,提供声音,手机短信等报警方式,给出超标数值、时间、位置等详细信息。监控平台还有先进的地理信息管理和视频监控能力,可以和卫星遥感结合到一起,实时监控平台坐标,结合卫星扫描数据,分析整个水域的生态环境。
